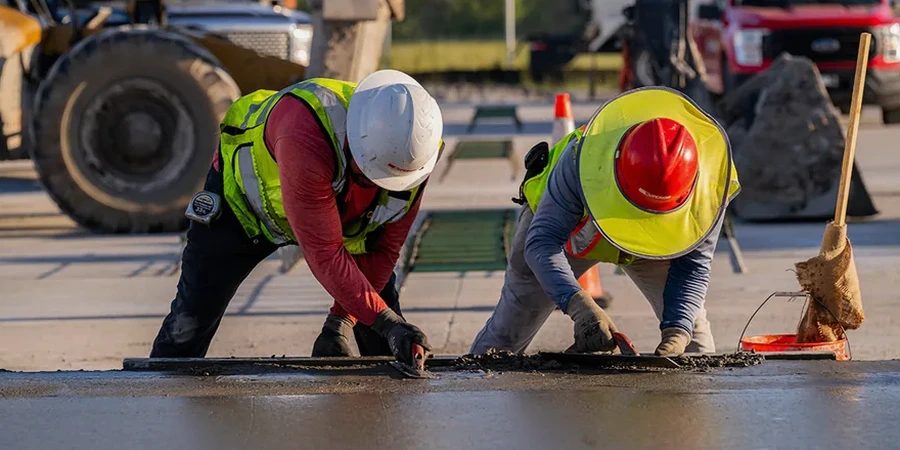

El vibrador de aguja y las reglas vibratorias recorren paños de 4.5 metros mientras el hormigón fresco se nivela sobre una subrasante que en Calama no perdona los errores de cálculo. Diseñar un pavimento rígido aquí exige entender que la losa trabaja sobre depósitos aluviales con sales solubles, donde el ataque químico al concreto empieza antes de que fragüe. El equipo técnico correlaciona el módulo de rotura del hormigón proyectado con el módulo de reacción de subrasante obtenido del ensayo de placa de carga, parámetro crítico cuando las temperaturas superficiales superan los 40°C y el alabeo térmico genera tensiones que un diseño estándar no contempla. Cada junta de contracción se espacia según la fricción losa-subrasante medida en sitio.
Un pavimento rígido en Calama sin corrección por sales solubles pierde entre 15 y 20 años de vida útil por ataque de sulfatos al concreto.
Metodología y alcance
Consideraciones locales
Revisamos el caso de un patio de maniobras para camiones de extracción en la periferia norte de Calama donde la losa original, diseñada con 180 mm y hormigón Portland normal, presentó fisuración en mapa a los 18 meses de servicio. El perfil de suelo mostraba sulfatos en concentraciones sobre 8.000 ppm y un pH alcalino que activó la reacción álcali-agregado con los áridos locales. Tuvimos que rediseñar con cemento alta resistencia a los sulfatos, aumentar el espesor a 220 mm y especificar una membrana geotextil de separación entre subrasante y subbase tratada. El conteo de ejes equivalentes de diseño se duplicó respecto al cálculo original porque no se consideraron los camiones fuera de ruta con llantas de alto flote. En pavimentos rígidos para faena minera, el error de subestimar la agresividad química del terreno cuesta más que el sobrecosto en cemento ARS. La estabilidad de taludes en accesos mineros adyacentes también condiciona el trazado de las losas de aproximación.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normativa aplicable
NCh170.Of2016 - Hormigón - Requisitos generales, NCh433.Of1996 Mod.2012 - Diseño sísmico de estructuras (consideración de juntas), NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, AASHTO Guide for Design of Pavement Structures 1993 (adaptado a condiciones locales)
Servicios técnicos asociados
Diseño estructural de losas de hormigón
Cálculo de espesor y armadura de refuerzo continuo para pavimentos industriales, patios de carga y accesos viales. Aplicamos el método de elementos finitos y la teoría de Westergaard para modelar tensiones en esquina, borde e interior de la losa bajo cargas estáticas y dinámicas.
Evaluación de subrasante y subbase
Determinación del módulo de reacción (k) mediante ensayos de placa de carga estática y dinámica, complementados con CBR de laboratorio sobre muestras inalteradas. Mapeo de sulfatos y cloruros para especificar el tipo de cemento y el espesor de subbase drenante.
Control de calidad en obra y recepción
Verificación de asentamiento, contenido de aire y resistencia a flexotracción del hormigón colocado. Medición de transferencia de carga en juntas con deflectómetro de impacto y evaluación de rugosidad superficial (IRI) para recepción conforme a especificaciones técnicas.
Parámetros típicos
Preguntas frecuentes
¿Qué tipo de cemento se recomienda para pavimento rígido en Calama?
En la mayor parte de Calama los suelos contienen sulfatos en concentraciones que superan los 2.000 ppm. Para esos casos la normativa chilena exige cemento Alta Resistencia a los Sulfatos (ARS), grado de resistencia G-40 o superior. Si el estudio de suelo confirma más de 6.000 ppm de SO₄, se debe adicionar puzolana o escoria y aumentar el recubrimiento de las armaduras. Además, el uso de áridos locales obliga a verificar la reactividad álcali-sílice mediante ensayos de barra de mortero según NCh.
¿Cuál es el costo por metro cuadrado de un pavimento rígido en la zona?
El rango de inversión para pavimento rígido en Calama varía entre $1.032.000 y $2.935.000 por metro cuadrado, dependiendo del espesor de losa, tipo de cemento, armadura de refuerzo y tratamiento de la subrasante. Las soluciones con cemento ARS y subbase estabilizada se ubican en la franja superior del rango, mientras que losas sin refuerzo sobre terreno no agresivo pueden acercarse al valor inferior.
¿Cómo afecta la altura de Calama al diseño del pavimento?
La altitud de 2.260 msnm influye en tres aspectos: mayor radiación solar que eleva la temperatura superficial del hormigón y acelera la evaporación del agua de amasado, riesgo de congelamiento en noches de invierno sobre losas recién colocadas, y menor eficiencia de los equipos de compactación por la altitud. El diseño incorpora juntas de contracción más próximas, curado húmedo prolongado con membrana, y especificaciones de colocación que evitan el hormigonado en horas de máxima insolación.
¿Qué vida útil se puede esperar de un pavimento rígido bien diseñado?
Un pavimento rígido en Calama diseñado con los criterios correctos alcanza entre 25 y 30 años de servicio estructural, siempre que se respeten las especificaciones de hormigón ARS, el espesor calculado por fatiga, y el mantenimiento periódico de juntas. Las losas que omiten la protección química contra sulfatos suelen presentar deterioro prematuro a los 10-15 años, con fisuración por expansión y pérdida de capacidad portante. El sellado de juntas debe reponerse cada 5 a 7 años en esta zona por la alta radiación UV.
