El error más frecuente que vemos en Calama es extrapolar la capacidad de soporte de un suelo que se ve seco y compacto, pero que está químicamente alterado por sales. Un ingeniero de la zona nos comentaba que una losa de un galpón industrial en la periferia oriente empezó a fisurarse a los tres meses de entregada la obra. La causa no fue un sismo, sino la disolución parcial de sulfatos bajo la cimentación. El ensayo placa de carga, ejecutado según la norma NCh1508, nos da el módulo de reacción real en estos perfiles complejos. En lugar de asumir un valor de tabla, medimos cómo se deforma el terreno bajo una placa rígida justo al nivel de fundación. Para proyectos donde además se requiere conocer la estratigrafía en profundidad antes del ensayo de placa, combinamos esta prueba con un sondaje SPT para no dejar cabos sueltos.
Un suelo salino en Calama puede perder más del 40% de su capacidad de soporte con solo un cambio mínimo en la humedad, y solo la placa de carga lo detecta a tiempo.
Metodología y alcance
Consideraciones locales
La geología superficial de Calama está dominada por depósitos aluviales del Loa y una potente costra de evaporitas. El dato concreto es que la napa freática en gran parte del área urbana está a más de 80 metros de profundidad, lo que genera un bulbo de suelo seco pero con cementación salina soluble. Si no se realiza un ensayo de placa de carga antes de construir, el contratista asume un suelo competente en estado natural, pero al regar por primera vez las áreas verdes o al romperse una matriz de agua, esas sales se disuelven y la estructura pierde su apoyo de manera desigual. Hemos visto naves con columnas descalzadas en el sector de la Avenida Balmaceda por este fenómeno. La normativa sísmica NCh433 es exigente, y una cimentación que ya perdió soporte vertical es mucho más vulnerable al corte basal durante un sismo. La placa de carga no es un lujo, es la única forma de verificar la hipótesis de diseño en estos suelos químicamente activos.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Normativa aplicable
NCh1508: Geotecnia – Ensayo de placa de carga, NCh433.Of1996 Mod.2012: Diseño sísmico de edificios, NCh3171: Diseño de pavimentos – Método de placa de carga, ISO 17025: Calibración de equipos de medición de carga y deformación
Servicios técnicos asociados
Ensayo de Placa de Carga Estático

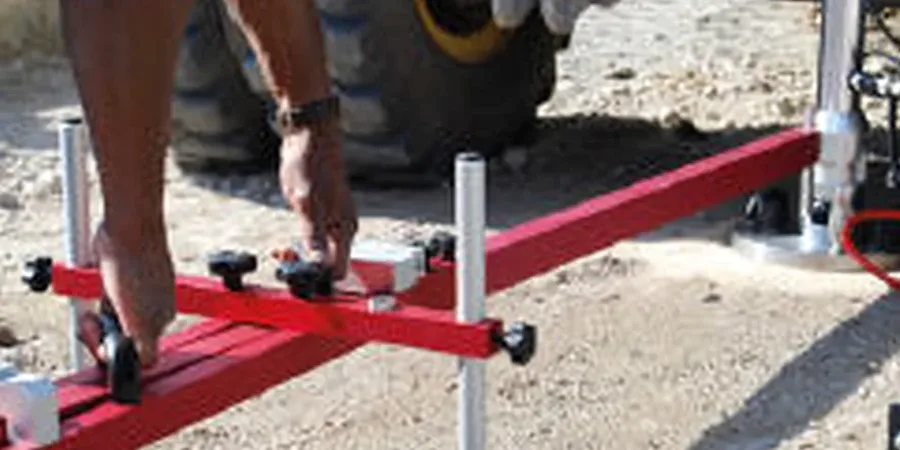

Aplicamos cargas incrementales con gato hidráulico contra un camión de reacción o equipo de anclaje. Medimos asentamientos con comparadores de carátula para obtener la curva carga-deformación real del terreno salino.
Caracterización Química del Suelo de Fundación
Complementamos el ensayo de placa con un análisis de sales solubles y sulfatos. Si detectamos yeso o halita, ajustamos la recomendación de capacidad de soporte para prevenir el colapso por disolución.
Parámetros típicos
Preguntas frecuentes
¿En qué se diferencia un ensayo de placa de carga en Calama comparado con uno en Santiago?
La diferencia principal está en la química del suelo. En Santiago trabajamos sobre suelos finos con humedad media; en Calama operamos sobre material granular con cementación salina en estado seco. El protocolo NCh1508 es el mismo, pero en Calama es crítico mantener la humedad natural de la muestra durante el ensayo y verificar si el suelo pierde resistencia al humedecerse. Por eso solemos hacer un ciclo extra de carga después de humedecer ligeramente la superficie de prueba, para detectar el potencial de colapso que no verías en la zona central.
¿Cuál es el costo aproximado de un ensayo de placa de carga en Calama?
Para un ensayo estándar con placa de 762 mm y tres ciclos de carga, el rango de inversión está entre $375.000 y $554.000, dependiendo de la accesibilidad del terreno y la necesidad de trasladar un camión con lastre hasta el punto exacto de fundación. Si se requieren múltiples puntos en un mismo paño, se puede ajustar el valor por volumen de pruebas.
¿Qué profundidad de excavación necesito tener lista para recibir el equipo de placa de carga?
Debes tener la excavación al nivel de fundación definido por el proyecto estructural, generalmente entre 0.5 y 1.5 metros bajo el nivel de piso terminado. La superficie debe estar plana y sin material suelto. Nosotros nos encargamos de la nivelación fina con arena o yeso de alta resistencia, y montamos la placa directamente sobre el terreno natural. Si la napa freática estuviera somera, algo raro en Calama pero posible en las vegas del Loa, coordinamos una depresión del nivel de agua antes del ensayo.
